挤出线在线自动喷涂专机方案说明

一、喷涂对象：汽车密封橡胶条（客户提供）

二、工艺要求：

1.进口处加装红外线在线测温仪壹套，并根据温度高低自动控制涡流冷

却器风量大小，设超温报警由PLC控制，触摸屏显示。(壹套)

  2.喷枪气压显示、调节、可手动/自动选择喷枪数量，任一把枪不工作报警

     由PLC控制，触摸屏显示。 ( 10套)

  3.蠕动泵、喷枪(由萨固密提供)，涂料检测流量2～4ml/min，由PLC控制，

       触摸屏显示，蠕动泵、喷枪如有异常报警。

  4.涂料搅拌称重系统，低于设定值报警，由PLC控制，触摸屏显示。

  5.工件停止运动，喷枪、涡流冷却器全部停止工作。

  6.全部工作状态、故障由PLC控制，触摸屏显示。

三、设备外形：

    1.3200×1100×2600长×宽×高（mm）

    2.工作台面高度：945mm

3.物料高度：1050mm

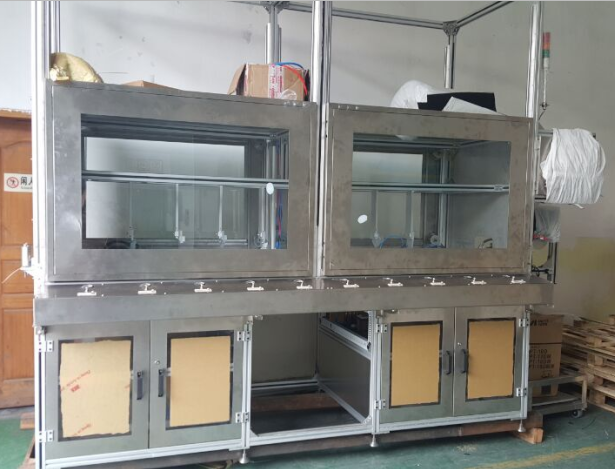

四、设备构成：

该设备主要由：主机架、喷枪定位组件、手推式压力桶、气路控制系统、电气控制系统、流量监控系统。

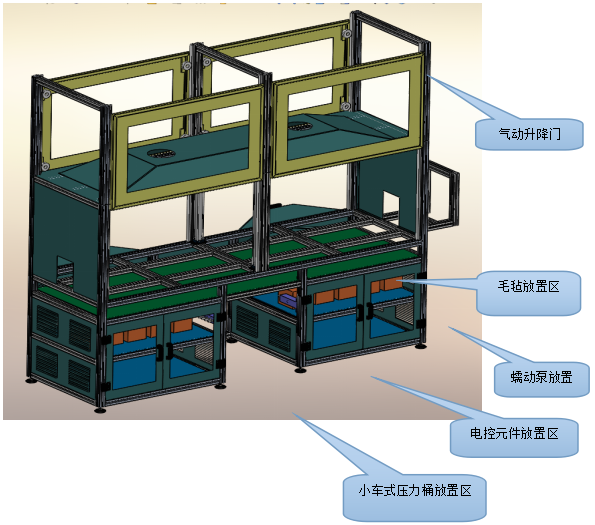

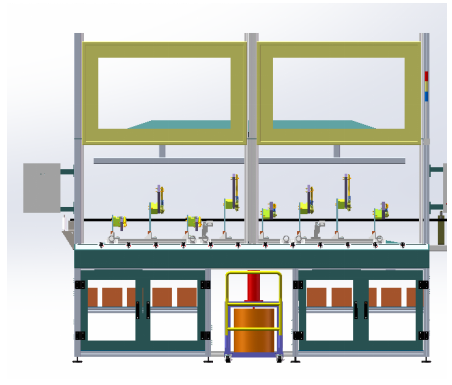

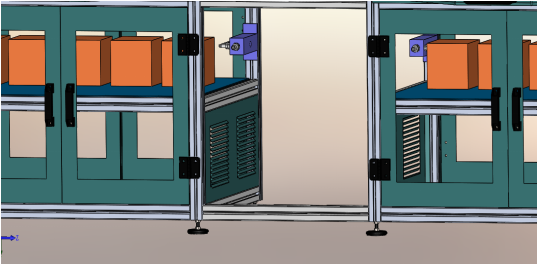

1）主机架构成：主体采用50铝型材框架结构，工作台上部，前后均为升降式

开合门，下部设有压力桶放置区、蠕动泵放置区、电控放置区（如图从左

至右）等；

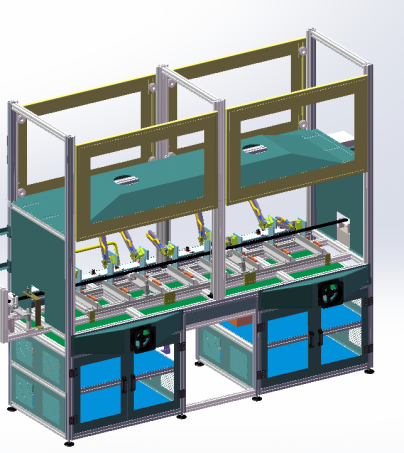

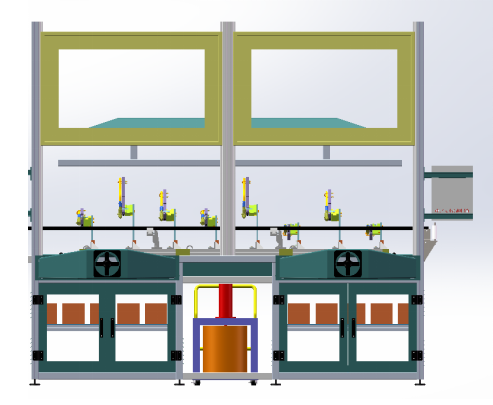

主机架

1）


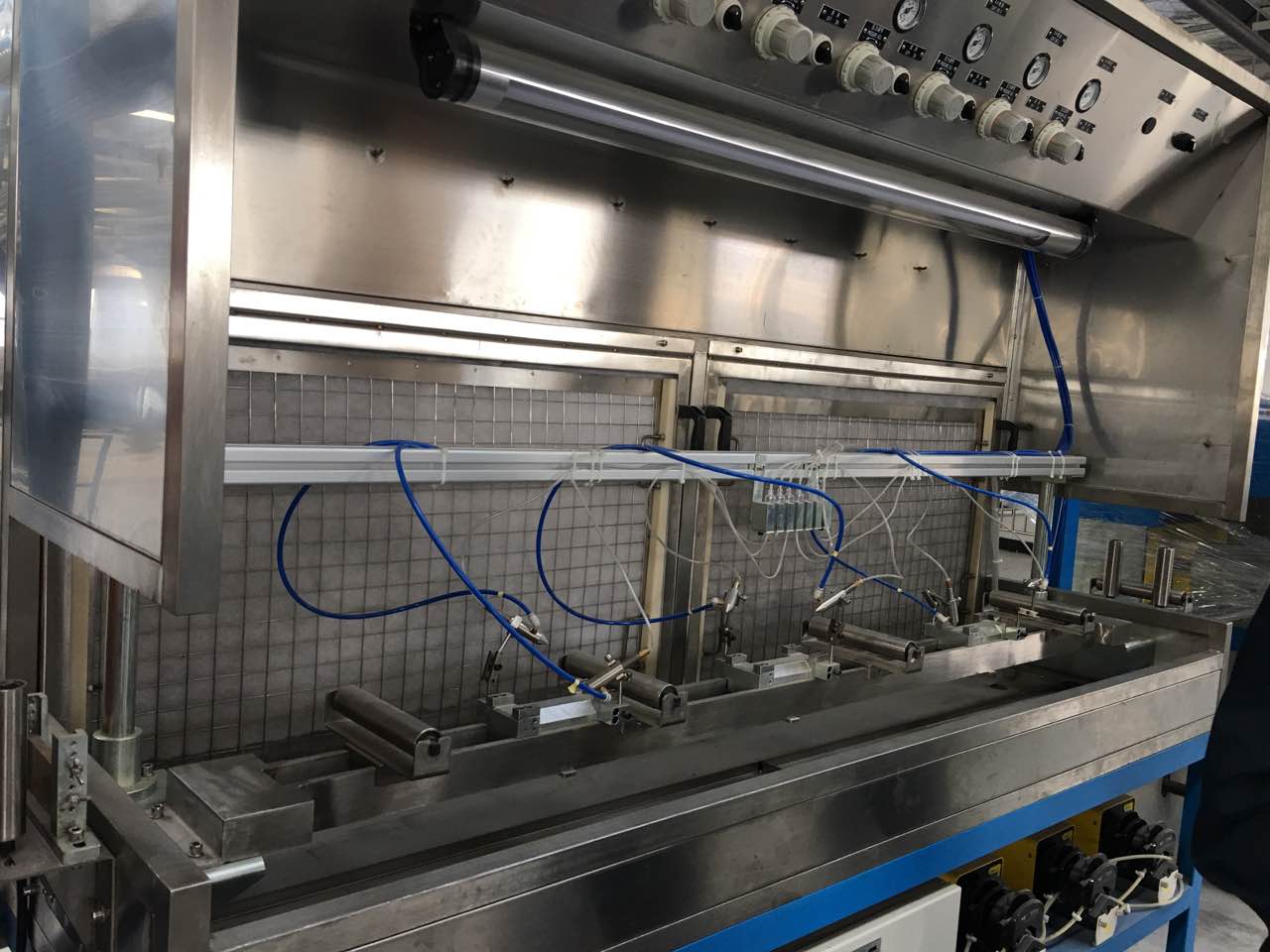

液体流量控制系统
 → 液体由压力桶输出 →  进入左右分流排 →  输至蠕动泵  →  进入喷枪。

三、设备特点：根据红外线在线测温仪检测产品表面温度以保证产品喷涂。随

时监控各把枪气流量、气压等，精确保证喷出量，保证工人调节标准化，增加气流稳压阀，使气流更稳定、精确，稳定控制各把枪制喷出量和扇形

面积，在达到要求厚度的情况下最大限度减少浪费和污染；
